HAYABUSA Train Factory Blog TOP  >  S字カーブのジオラマ

~曲引き金具~S字の架線集電 その6


架線を支える上で大切な曲引き金具ですが、
模型の場合だと架線柱に付いているのとないのがあり
あるのとないのでは見た目に結構大きな差があります。

実物の曲引き金具です。
中心よりすこしずれた位置が曲がっているのが曲引き金具です。

いままで曲引き金具には何も触れていませんでしたが、
架線柱に付いていなかったので新た作ります。

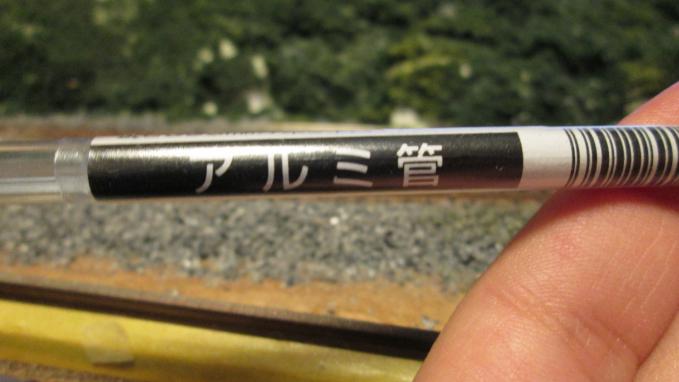

テトラのアルミ管

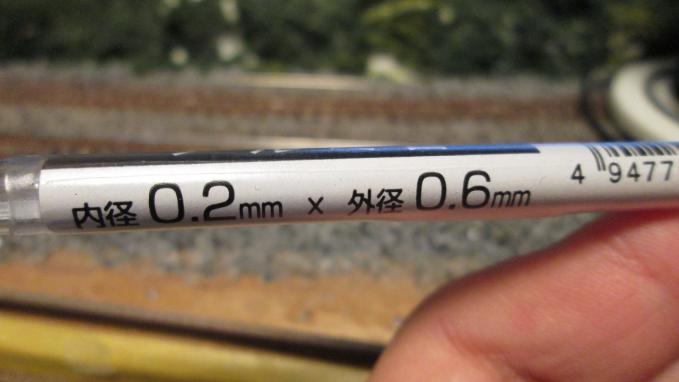

内径0,2mm×外径0,6mmを使用します。

構造はシンプルで、アルミ管を1cmぐらいに切断し中にばらし線を入れ
碍子を取り付ければ完了です。

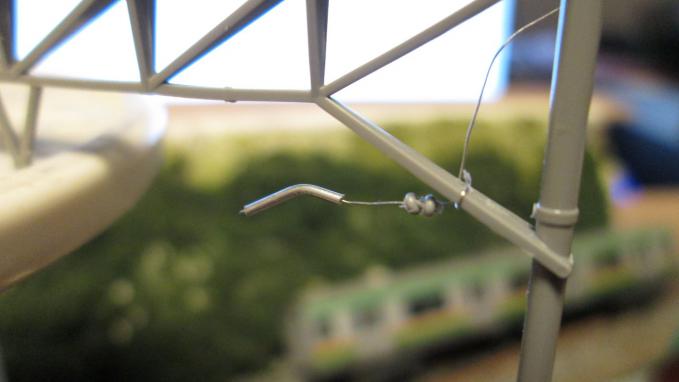

完璧ではありませんがこんなかんじになります。
幾分太くなってしまいましたが、そこは愛嬌ということで・・・


本当は、碍子はボンドで作成するはずだったのですが、
効率が良くないので、架線柱についていた碍子を利用しました。


スポンサーサイト



[ 2013年02月11日 17:34 ] カテゴリ:S字カーブのジオラマ | TB(0) | CM(0)

~碍子の作成2~S字の架線集電 その5

今年もあと、一ヶ月と十日かε=(・д・`*)ハァ…

実物の碍子です。

IMG_0067 (680x510)
前回の碍子を改良し、実物の三角型にしてみました。
白の塗料で塗装しています。

IMG_0074 (680x510)
大きさはこのぐらいで良さそうなので、あとは量産ですね(^_^;)
[ 2012年11月20日 20:09 ] カテゴリ:S字カーブのジオラマ | TB(0) | CM(0)

~碍子の作成~S字の架線集電 その4

電線と建物を安全に絶縁させるため碍子が使われています。

鉄道でも架線柱やパンタグラフなどに使われています。

~ここから模型のはなし~

IMG_0666 (680x510)
一応碍子はついていますが、これじゃ架線をつけられません。

ほしい機能としては、先端がフックのような形である事だけです。

無題
こんな形がほしいわけです。

まず考えたことは既成のの碍子は捨て新たに碍子をつけることです。
しかし、その碍子をどうやって作成するか。という壁にぶち当たりました。
プラ棒をほそく輪切りにして、それに穴をあけ線を通すということを思いつきましたが、
穴があけるのが大変で施策を作った段階でボツに・・・

なんやかんや考えてるうちに、ひらめきましたよ!

ボンドでいいじゃん! と。

IMG_0668 (680x510)
雪だるまにも見えなくはない!?
作り方は簡単で、素材にボンドを楕円になるようにつけていくだけです。
ボンドの利点は、乾燥の段階で調整&いろいろな形にできることです。

IMG_0669 (680x510)
初めて作ったので形が安定していませんが、それは慣れで克服すれば大丈夫でしょう。

案外、作成のヒントは身近なところにありますね!

[ 2012年11月17日 19:40 ] カテゴリ:S字カーブのジオラマ | TB(0) | CM(0)

S字の架線集電 その3

IMG_0665 (680x510)

IMG_0666 (680x510)

IMG_0667 (680x510)
架線柱の仮設置してみました。
だいたいこんな間隔で設置します。

次回は架線柱です!

[ 2012年11月14日 21:28 ] カテゴリ:S字カーブのジオラマ | TB(0) | CM(0)

S字の架線集電 その2

今年もあと一ヶ月と半分ちょっとかぁ
時が経つのは恐ろしい((((;゚Д゚))))

今日は4:3でお送りします。
IMG_0661 (680x510)
線路にウェザリングをしてみました。
塗料は、試験線路にも使用したミスターのウッドブラウンです。

IMG_0662 (680x510)
塗残りがところどころにあるので光っております(汗

IMG_0663 (680x510)
留置線の方は、今回購入したタミヤのダークコッパーを使用しました。
が、エナメル塗料の性質を十分理解しないまま塗ってし待ったので失敗してしまいました。
それとラメが入っており、ちょっとな~って感じです。

やっぱりウッドブラウンの方にいいですね。

ダークコッパーは期待していただけに残念・・・



EF65の試験走行です。
いい感じです(・∀・)

[ 2012年11月13日 20:31 ] カテゴリ:S字カーブのジオラマ | TB(0) | CM(0)
